YZ液下渣浆泵

发布:诚俊泵阀 | 发布时间:2017-9-6 14:32:40
一、YZ液下渣浆泵简述
YZ液下渣浆泵是立式单级单吸悬臂式离心泵结构,叶轮为半开式叶轮,在叶轮吸入边延伸处设有搅拌叶片。
主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥,以及含有泥砂渣物的流体和有腐蚀性液体。

二、YZ液下渣浆泵型号意义
例如:80YZ80-20A
   YZ-液下式渣浆泵
   80-泵的出口直径(mm)
   80-泵的设计点流量( m3/h )
   20-泵的设计扬程(m)
   A-表示叶轮经第一次切割

三、YZ液下渣浆泵结构说明
YZ型泵为单级,单吸悬臂式结构,用轴承座,支承座,联接管连接泵的水力部件,液体由出液管部件排出,泵的叶轮为半开式叶轮,在叶轮叶片进口延伸处设有搅拌叶片,该泵主要特点是在液下部位的泵轴,有足够的刚度,叶轮,泵壳之间不设轴承,不采用轴封,可以输送含有较大浓度固定颗粒的介质。泵插入液下的长度在800-2000之间,如果需要可以配带吸入管。轴封采用较大泵插入液体中运行,不设轴封,传动由立式电动机安装在电机支承和支承座上,用联轴器与泵相连。
液下渣浆泵结构图

四、YZ液下渣浆泵装配顺序
(1)将轴承分别装在轴承盒和轴承座上。
(2)将毛毡圈装在轴承端盖甲、丙和轴承盒上。
(3)将轴承端盖乙、丙装在轴承座上并用螺栓紧固。
(4)将装好轴承的轴承盒穿在轴上,拧上圆螺母,并将轴承端盖甲紧固在轴承盒上。
(5)将轴装入轴承座,用螺栓固定,拧上调整螺钉,并将轴承安装在支承座上,将挡水圈套在下部轴承处的适当位置。
(6)将联接管固定在轴承座上,并在联接管下部装上泵盖,在轴下部装上叶轮并拧紧,依次装上泵体前盖,并螺栓固定,用轴承盒处的调整螺钉调整叶轮与前盖间的间隙,(控制在1--1.5mm内)调好后用螺母,螺栓紧固。
(7)电机支承安装在轴承座上用螺栓紧固,在轴的上端装联轴器部件,并将电机联轴器用紧固螺钉紧固在电机轴头上,将电机装在电机支承上,并用螺栓,螺母紧固。
(8)从泵的出品顺序将石棉垫,出液弯头、出液管件装上,并固定在支承座上。

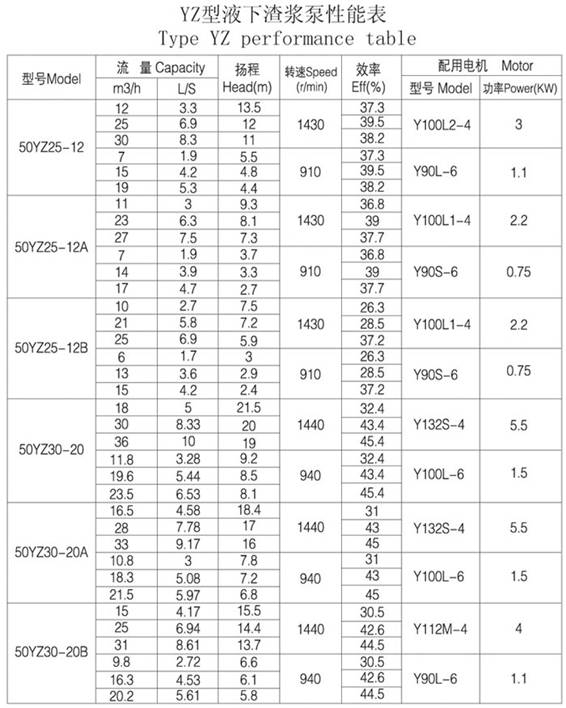

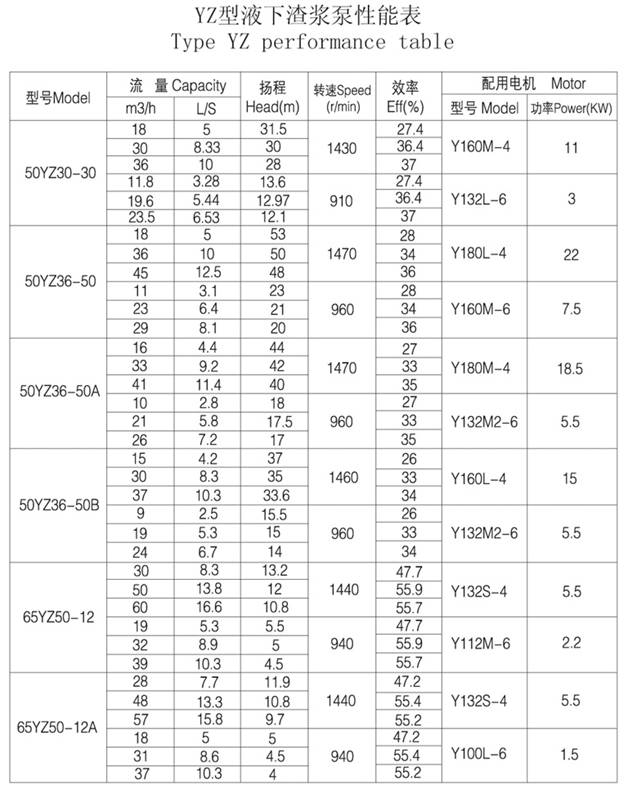

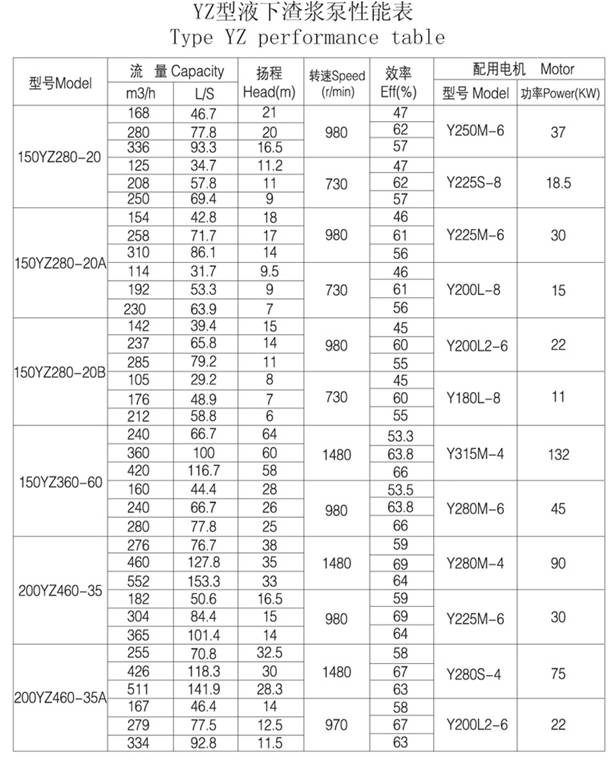

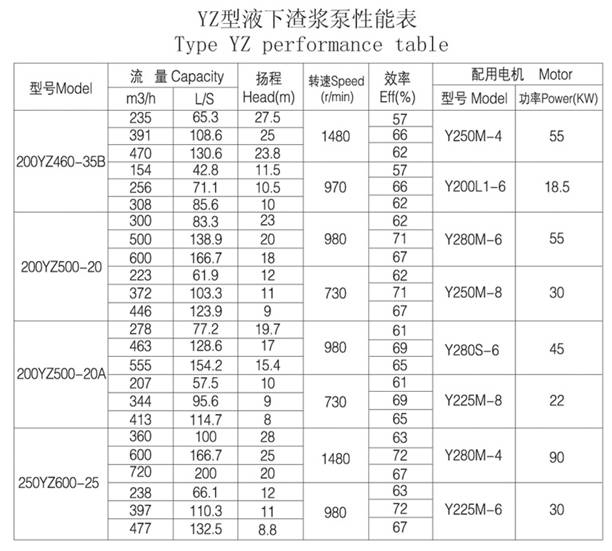

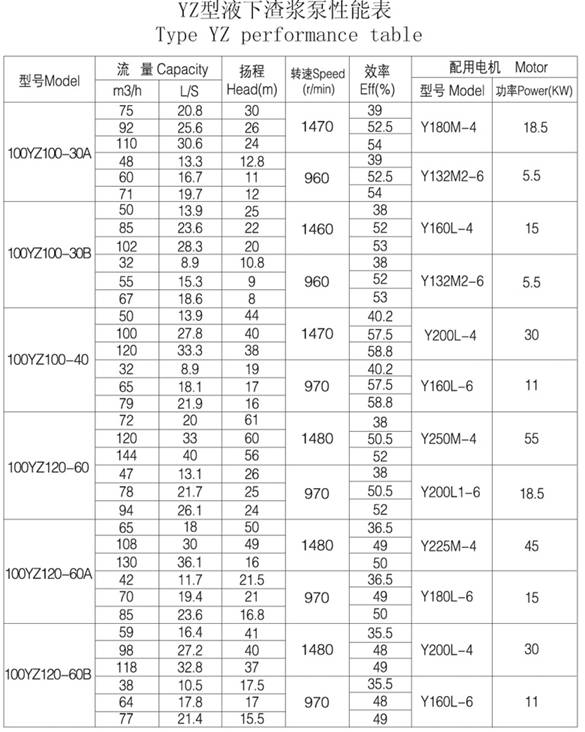

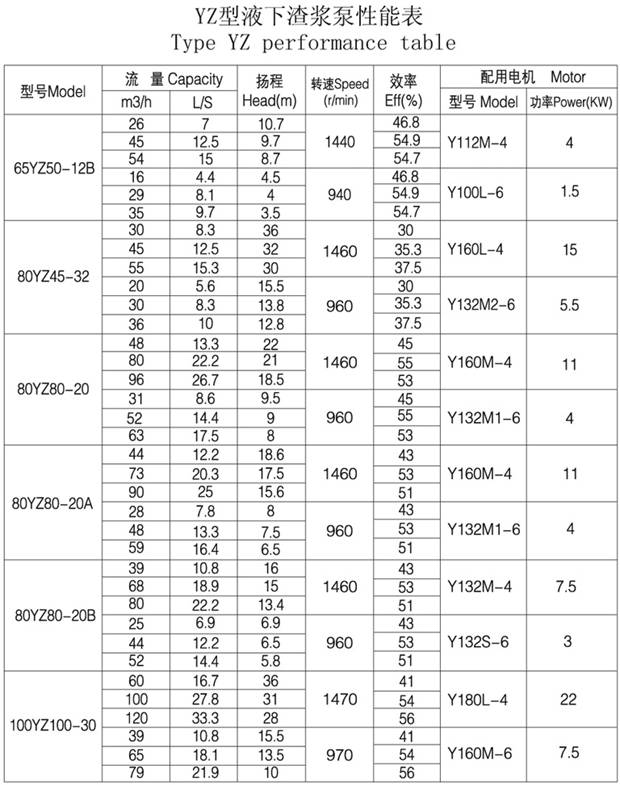

五、YZ液下渣浆泵性能参数表
